Aansluiting van de LHA en LHE Warmtepompen: Stap-voor-stap Gids

De aansluiting van de LHA en LHE warmtepompen roept regelmatig vragen op. In dit artikel leggen we uit wat de beste manier is om deze warmtepompen veilig en correct aan te sluiten. Het is van groot belang om altijd de geldende veiligheidseisen in acht te nemen tijdens het uitvoeren van de installatie.

Stap 1: Voedingskabel invoeren

De voedingskabel wordt naar het invoerpunt van de warmtepomp gebracht via een kabelgoot. Afbeelding 1 laat een goed voorbeeld zien van een nette en veilige installatie van de kabelgoot. In de warmtepomp bevindt zich een uitneembaar paneel, gemarkeerd met "Es" op de tekening van de warmtepomp, dat eenvoudig verwijderd kan worden met vier schroeven.

Verwijder het paneel "Es" om toegang te krijgen tot de binnenkant van de warmtepomp. Hier maak je een uitsparing met behulp van een gatenpons, waar de wartel van de voedingskabel doorheen gevoerd kan worden. Als er twee voedingskabels worden gebruikt, moeten er twee sparingen worden gemaakt. Let erop dat je dit werk zoveel mogelijk buiten de warmtepomp uitvoert, om te voorkomen dat eventueel staalstof de binnenkant van de warmtepomp binnendringt, wat kan leiden tot roestvorming.

Nadat je de gaten hebt gemaakt, plaats je het paneel "Es" terug in de warmtepomp.

Stap 2: Voedingskabel voorbereiden

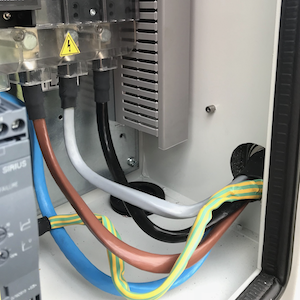

Strip de voedingskabel zorgvuldig. Zorg ervoor dat de buitenmantel van de kabel in de wartel wordt geborgd, terwijl de aders (de afzonderlijke draden) aan de binnenkant van de warmtepomp worden ingevoerd. Afbeelding 2 laat zien hoe dit correct moet worden uitgevoerd.

Voer de kabel door de gemaakte uitsparing naar binnen en zorg ervoor dat deze stevig op zijn plaats blijft, zonder te veel speling of spanning.

Stap 3: Aansluiting van de aders

Tot slot sluit je de aders aan onder de hoofdschakelaar van de unit. Voor een betrouwbare en veilige verbinding raden we aan om een momentsleutel te gebruiken bij het vastdraaien van de aansluitingen. Hiermee zorg je ervoor dat de schroeven met de juiste kracht worden aangedraaid, wat essentieel is voor een duurzame en veilige installatie.

Samenvatting

Het correct aansluiten van de LHA en LHE warmtepompen vereist nauwkeurigheid en aandacht voor detail. Door de voedingskabel correct te bevestigen en de aders zorgvuldig aan te sluiten, zorg je ervoor dat de warmtepomp veilig en efficiënt kan functioneren. Houd altijd de veiligheidseisen in acht en zorg voor een nette afwerking, zodat de installatie voldoet aan de geldende normen.
